DFM-checklist voor aangepaste plastic componenten van bordspellen

1. Wat deze DFM-checklist behandelt

Kingke is gepubliceerdDienst voor DFM-analyse en kostenramingbegint met de 3D-tekeningen en producteisen van de klant. Het genoemde structuuroverzicht heeft betrekking op de uniformiteit van de wanddikte, de diepgangshoek, de sterkte van de ribben, ondersnijdingen, het risico op luchtinsluiting, trends in krimp en vervorming, en de rationaliteit van de montage.

Dezelfde servicepagina breidt de beoordeling uit naar de haalbaarheid van matrijzen. Het geeft een overzicht van de holte-indeling, scheidingsoppervlakken, koeling, uitwerpen, kerntrekkende structuren, keuzes voor één of meerdere holtes, en of een hot runner vereist is. Dat zijn geen afzonderlijke gesprekken. Een wijziging aan het onderdeel kan het matrijsplan wijzigen, en een matrijsbeperking kan een productbeslissing vereisen.

In dit artikel wordt dat gepubliceerde bereik omgezet in een goedkeuringsreeks aan de koperszijde. De reeks is een redactionele synthese van Kingke's eigen service- en productpagina's. Het voegt geen universele wanddiktecijfers, tolerantiebeloften, harslimieten of leveringsclaims toe die in deze bronnen ontbreken.

2. Controleer het inputpakket vóór de engineering review

De meeste vermijdbare verwarring begint voordat iemand een diepgangshoek of scheidingslijn bestudeert. Het citaat kan naar het ene model verwijzen, terwijl het kunstwerk een ander model gebruikt. Een spreadsheet kan twee stukken identiek noemen, ook al verschillen hun basissen. Een leverancier kan een render ontvangen die de assemblagekenmerken verbergt.

Begin met een componentenmatrix. Geef elk uniek vormstuk een stabiele onderdeel-ID, een duidelijke naam en een revisie. Als een spel zes pionkleuren uit één vormgeometrie heeft, leg dan die relatie vast. Als voor twee vergelijkbare miniaturen verschillende mallen nodig zijn, noteer dat dan ook.

Wacht niet tot elk commercieel detail perfect is. Markeer onzekere items in plaats daarvan als open aannames. “Materiaal dat moet worden bevestigd na het uiterlijkmonster” is nuttig. Het leeg laten van de materiaalcel is dat niet.

Als het ontwerppakket nog voorbereiding behoeft, wordt hetCAD-bestandsgids voor aangepaste bordspelstukkenlegt uit hoe u geometrie, afmetingen en revisie-eigendom kunt organiseren vóór de productiebeoordeling.

3. Vergelijk de productstructuur met het beoogde gebruik

Een structuuroverzicht moet beginnen met de spelfunctie, niet met geïsoleerde CAD-waarschuwingen. Een pion moet staan ​​en makkelijk op te pakken blijven. Een token heeft mogelijk een plat afdrukvlak en een voorspelbare stapeling nodig. Een kubus kan op meerdere vlakken kunstwerken dragen. Een kaarthouder moet op de beoogde kaart passen en tegelijkertijd het zichtbare ontwerp schoon houden.

Kingke's DFM-pagina noemt zeven beoordelingsgebieden op productniveau. Verander elke vraag in een vraag die verband houdt met het eigenlijke onderdeel:

• Uniformiteit van de wanddikte:waar verandert het onderdeel van een schaal naar een zware lokale massa?
• Diepgangshoek:welke oppervlakken laten los in de voorgestelde openingsrichting, en welke niet?
• Ribsterkte:welke ribben ondersteunen een functie, en welke zijn restanten van een eerder model?
• Ondersnijdingen:kan het kenmerk worden gewijzigd of heeft de mal een bewegende structuur nodig?
• Risico op luchtinsluiting:waar zijn de gesloten eindjes of laattijdige details die aandacht behoeven?
• Krimp- en vervormingstrend:welke brede, vlakke of plaatselijk zware gebieden behoeven gerichte herziening?
• Rationaliteit van de assemblage:Passen de aansluitrichting, retentiemethode en toegankelijke oppervlakken bij het product?

De uitvoer moet de locatie van elk probleem in het model weergeven. Een opmerking als “diepgang vergroten” is onvolledig als deze het gezicht, de openingsrichting en het effect op de zichtbare vorm niet identificeert. Hetzelfde geldt voor wand- en ribopmerkingen.

4. Verbind elke onderdeelbeslissing met de voorgestelde mal

Een model kan er op het scherm schoon uitzien, maar het toolingplan nog steeds onopgelost laten. van Kingkeprecisie spuitgietontwerpOp de pagina vindt u de indeling van de holte, het scheidingsoppervlak, de malbasis, koeling, warme of koude geleiders, uitwerpen, schuiven, kerntrekken en ontluchten binnen het ontwerpbereik.

Vraag de leverancier om de belangrijkste matrijsbeslissingen op de weergaven van het eigenlijke onderdeel te plaatsen. Het rapport moet een openingsrichting, een voorlopige scheidingsroute, het voorgestelde poortgebied, de uitwerpzones en eventuele bewegende constructies weergeven. Voor een voorstel met meerdere holtes moet ook worden aangegeven welke onderdelen een gereedschap delen en hoe er rekening is gehouden met de productiemix.

Het matrijsconcept hoeft bij de eerste beoordeling geen voltooid gereedschapsontwerp te zijn. Er is voldoende definitie nodig om afwegingen bloot te leggen. Als een verborgen poort een ander uitwerpoppervlak vereist, of een ondersnijding een schuif vereist die de scheidingslijn verandert, moet de koper dat zien voordat het staal wordt vrijgegeven.

van Kingkekunststof spuitgietmatrijspage zegt dat het matrijswerk configuraties met één en meerdere caviteiten, optimalisatie van de stroming, koeling en uitwerping, matrijstests en monstervalidatie kan omvatten. Gebruik deze items als benoemde controlepunten, niet als een algemene belofte dat elk hulpmiddel dezelfde oplossing zal gebruiken.

5. Plan de volledige componentenfamilie, niet één aantrekkelijk onderdeel

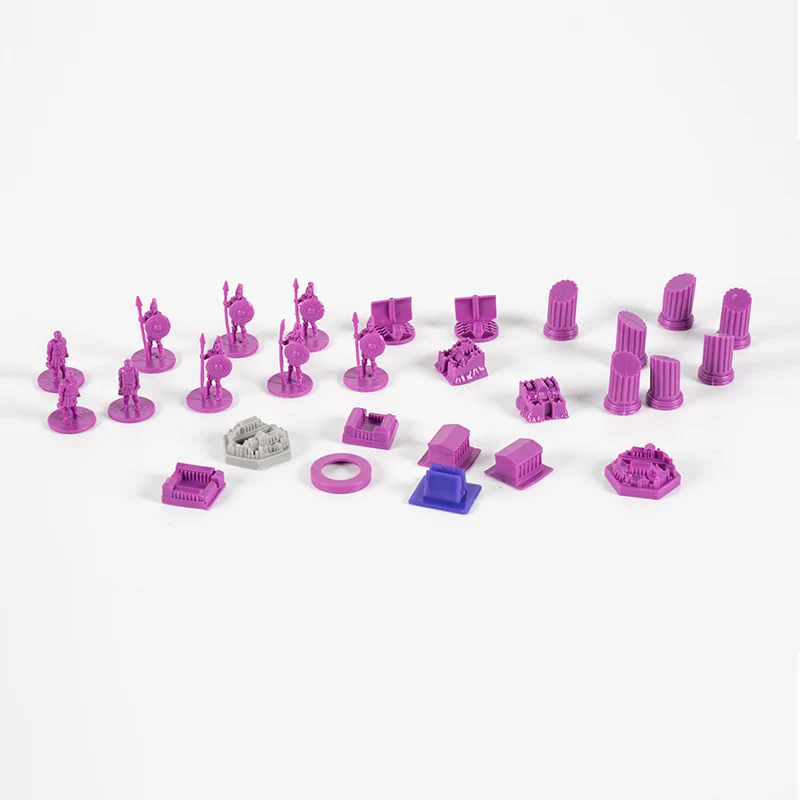

Bordspelprojecten bevatten zelden één geïsoleerd onderdeel. Het mallenplan moet dienen voor de set die in de doos gaat. Dit is waar de componentenmatrix een productiedocument wordt in plaats van een administratief spreadsheet.

Noteer voor elke geometrie het aantal per spel en de verwachte kleurversies. Vergelijk die verhoudingen vervolgens met het voorgestelde spouwplan. Een holteopstelling die gelijke hoeveelheden produceert, komt mogelijk niet overeen met een spel waarin het ene onderdeel veel vaker wordt gebruikt dan het andere.

Houd gedeelde en unieke vereisten gescheiden:

• Gedeelde kleurentaal bewijst niet dat alle onderdelen één materiaalkwaliteit gebruiken.
• Gedeelde hoogte bewijst niet dat pionnen dezelfde vormstructuur hebben.
• Een gedeelde artworkstijl bewijst niet dat elk oppervlak hetzelfde printproces accepteert.
• Gedeelde verpakking bewijst niet dat alle onderdelen samen kunnen worden bemonsterd of geïnspecteerd.
• Gedeeld gereedschapseigendom neemt de noodzaak voor revisierecords op onderdeelniveau niet weg.

Als onderdelen één mal delen, gebruik dan de componentenmatrix om de productiebalans te vergelijken voordat u de lay-out goedkeurt. Het artikel overfamiliemallen versus aparte mallen voor bordspelstukkenbiedt een gericht beslissingskader voor die keuze.

6. Vermeld materiaal, kleur en decoratie in dezelfde recensie

van Kingkebordspel plastic onderdelenpagina bevat aangepaste vormen, kleuren, texturen en gedrukte ontwerpen, inclusief UV- en tampondruk. Dat maakt het uiterlijk onderdeel van de productieopdracht, en niet een stap om te improviseren nadat de mal voltooid is.

Markeer elk versierd gebied in de 3D-weergave. Voeg de oriëntatie van het kunstwerk, het aantal kleuren en de acceptabele uitlijningsreferentie toe. Bescherm elk gezicht waar een poort, uitwerpmarkering of scheidingslijn het kunstwerk of de manier waarop het stuk wordt behandeld zou hinderen.

Deze beschrijvingen komen uit Kingke's publicatieszeef- en tampondrukEnUV-digitaal printenpagina's. Het zijn uitgangspunten voor processelectie. De uiteindelijke geschiktheid is nog steeds afhankelijk van het ingezonden onderdeel en het artwork.

Gebruik voor het voorbereiden van bestanden dechecklist met artworkbestanden voor gedrukte spelcomponenten. Als het proces open blijft, vergelijk dan de twee methoden in detampondruk versus UV-drukgids.

7. Bepaal wat de offerte inhoudt en wat er aan kan veranderen

Een DFM-goedgekeurd ontwerp heeft geen nut als de commerciële reikwijdte toch op een andere aanname verwijst. Kingke's DFM- en kostenramingspagina vermeldt matrijzen, spuitgieten, materiaal, oppervlaktebehandeling, assemblage, verpakking, logistiek en testen als kostencategorieën in de beoordelingsscope.

Gebruik deze categorieën als citaatgrens. De koper heeft geen publieke prijsformule nodig. De koper moet wel weten welke ontwerpherziening, hoeveelheidsaanname, materiaal, afwerking en verpakkingsbasis elke lijn omvat.

Vraag bij de offerte het volgende aan:

• De onderdeel-ID's en revisie die worden gebruikt voor de prijsstelling van de matrijs.
• De voorgestelde caviteitsopstelling en eventuele aannames over gedeeld gereedschap.
• De hars- en kleurbasis die wordt gebruikt voor de prijsstelling van gegoten onderdelen.
• De decoratiemethode en de omvang van het kunstwerk zijn inbegrepen.
• Elke montage-, inzet- of secundaire bewerkingsbasis.
• Het verpakkingsformaat en de verpakkingshoeveelheid die voor de schatting zijn gebruikt.
• Test- en logistieke artikelen die zijn inbegrepen, uitgesloten of nog openstaan.

Wanneer het ontwerp verandert, leg dan vast welke kostencategorieën een nieuwe beoordeling nodig hebben. Een herziene ondersnijding kan de malstructuur beïnvloeden. Een nieuwe full-colour afbeelding kan de decoratie beïnvloeden. Een andere hoeveelheidsmix kan van invloed zijn op de manier waarop een familietool wordt geëvalueerd. Dit wijzigingslogboek is nuttiger dan vragen of de “prijs nog geldig is” zonder de gewijzigde invoer te benoemen.

8. Maak overeenstemming over de goedkeuring van het monster voordat het eerste monster arriveert

De matrijspagina van Kingke omvat matrijstests en monstervalidatie binnen de aangegeven ondersteuning. De koper moet het validatierecord definiëren voordat monsters worden verzonden. Anders wordt feedback een verzameling geannoteerde foto's zonder duidelijke link naar het goedgekeurde model.

Maak een voorbeeldblad voor elke onderdeel-ID. Registreer de holte als het gereedschap er meer dan één heeft, het gebruikte materiaal en de kleur, de modelrevisie en of het monster de uiteindelijke decoratie bevat. Fotografeer bij elke beoordelingsronde dezelfde weergaven.

Scheid observaties in vier groepen:

1. Functie:passen, monteren, staan, stapelen, hanteren en interactie met het echte spel.
2. Verschijning:zichtbare markeringen, textuur, kleurrelatie, scheidingslijn en plaatsing van decoratie.
3. Samenhang:verschillen tussen gaatjes, stukken of reviewrondes.
4. Documentatie:modelrevisie, open afwijking, eigenaar en vereiste volgende actie.

Afwijkingen expliciet goedkeuren. Indien een poortgetuige aan de onderzijde wordt geaccepteerd, zet u die locatie in de zichtstandaard. Als een scheidingslijn is verplaatst, werkt u de DFM-afbeelding bij. De volgende batch mag niet afhankelijk zijn van iemand die zich een eerder videogesprek herinnert.

Als er een defect optreedt, gebruik dan deGids voor spuitgietdefecten voor bordspelstukkenom de observatie te organiseren op locatie, holte en revisie voordat het product wordt gewijzigd.

9. Voeg controles toe voor het specifieke componenttype

Kunststof pionnen en figuren

van Kingkekunststof pionpagina biedt aangepaste poses, verhoudingen en vormen en identificeert ABS als het materiaal dat op die productpagina wordt gebruikt. Markeer voor DFM het beoogde staande vlak, de vorm van de basis, de fragiele details, de visuele voorkant en alle gebieden die gepland zijn voor schilderen of printen. Bevestig elke pose afzonderlijk, omdat een gewijzigd ledemaat of basis een nieuwe vormbeslissing kan creëren.

Kunststof penningen

van Kingkekunststof tekenpaginaoverzichten PP en ABS, aangepaste vormen, maten, diktes, kleuren en bedrukking. Het DFM-pakket moet de twee zichtbare vlakken, de randconditie, de stapelvereisten en de decoratiezone identificeren. Zorg ervoor dat een kunstwerkuitsparing of opstaande rand alleen voorkomt in een laat artworkbestand.

Kunststof kubussen

Detafelspel plastic kubuspagina vermeldt ook PP en ABS en beschrijft aangepast formaat, kleur en gedrukte inhoud. Een kubusbeoordeling moet identificeren welke gezichten worden afgedrukt, hoe de gezichtsoriëntatie wordt gecontroleerd en wat het spel van stapelen verwacht. Behandel het object als zes functionele vlakken in plaats van als een algemeen blok.

Houders, dienbladen en meerdelige accessoires

Het assortiment bordspelonderdelen van Kingke omvat houders en opbergaccessoires, maar ook kleinere speelstukken. Voeg de paringskaart, token of insteekkaart toe aan het DFM-pakket. Markeer de montagerichting, contactvlakken, bewegende relaties en de zichtbare oppervlakken die bescherming nodig hebben tegen schimmelsporen.

10. Wat een nuttig DFM-rapport de koper moet laten goedkeuren

Het rapport moet eindigen met besluiten, en niet alleen met observaties. Een compacte tabel kan elke uitgifte koppelen aan de modellocatie, voorgestelde actie en goedkeuringsstatus. Bewaar afgewezen ideeën in het dossier, zodat dezelfde optie niet opnieuw ter sprake komt zonder nieuwe informatie.

Voer vóór goedkeuring nog een laatste kruiscontrole uit: de componentenmatrix, het 3D-model, de tekeningen, het artwork, het DFM-rapport, het matrijsvoorstel, de offerte en het voorbeeldblad moeten allemaal dezelfde actieve revisie vertonen. Als een document geen revisie kan tonen, vermeld dan de datum en de eigenaar ervan in het documentenregister.

Dit is de nuttigste informatiewinst die een DFM-proces kan opleveren. Het verandert verspreide ontwerp-, tooling- en inkoopgesprekken in een traceerbare productieopdracht. Het resultaat is niet de zekerheid dat er geen probleem kan optreden. Het is een duidelijker overzicht van wat het projectteam wist en goedkeurde vóór de tooling.
